不管是组装充电宝、更换设备电池、回收二手电芯，还是日常电池检修，大家最头疼的问题都是：手里的电芯到底好不好、还能不能用、会不会有安全隐患？

很多人只看电压读数，其实单一数据根本无法判定电芯状态。劣质、老化、虚标、内阻超标的电芯，空载电压可能完全正常，但一负载就掉压、不耐用、极易发热鼓包。

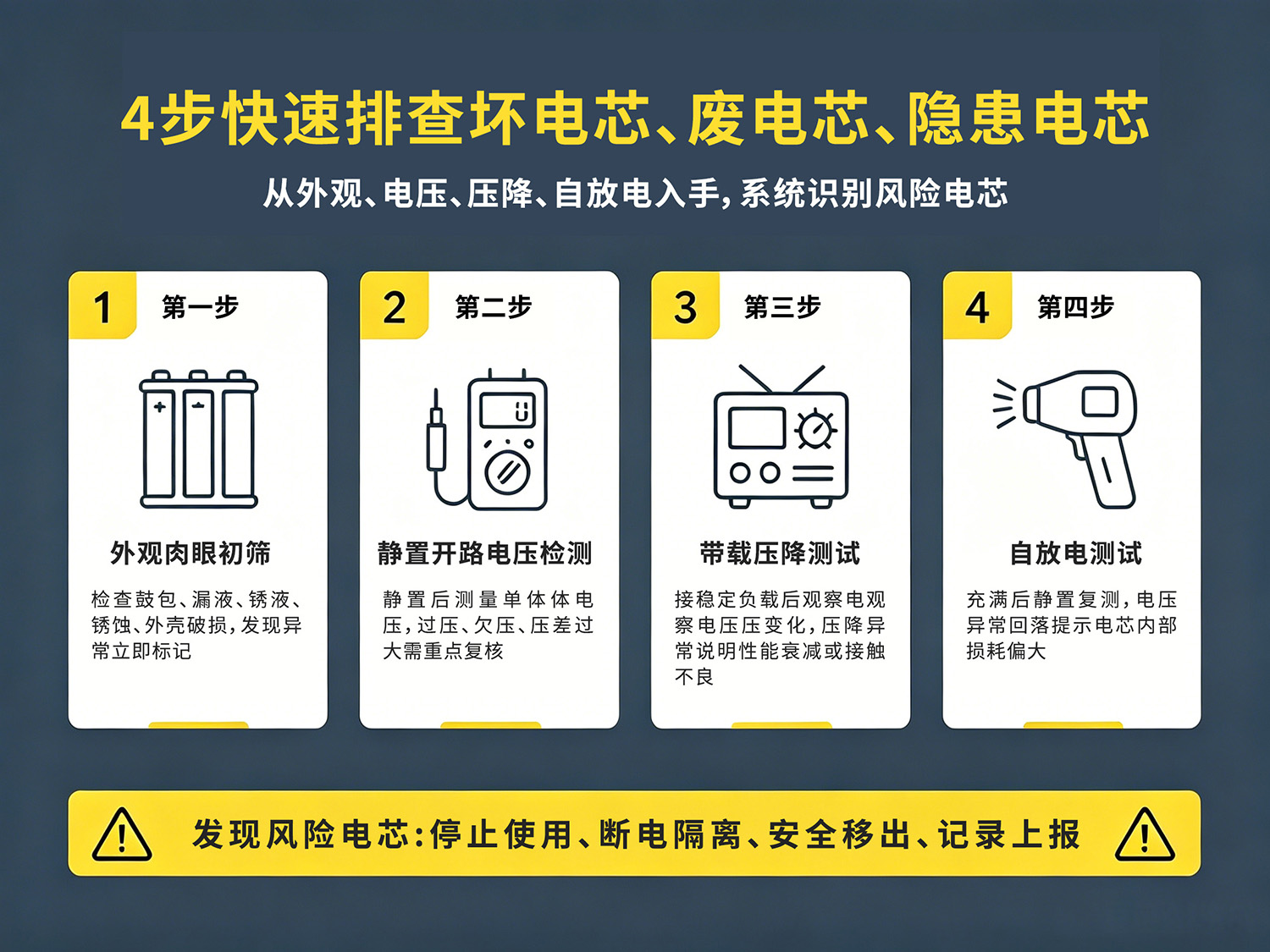

今天给大家整理一套普通人也能上手、零专业设备门槛、结果精准的电芯检测方法，4步快速排查坏电芯、废电芯、隐患电芯，所有数据标准贴合锂电行业通用规范，准确可落地。

先说明：本文检测方法针对最常用的3.7V三元锂电池芯（数码、储能、充电宝通用），不含磷酸铁锂、铅酸电池，避免参数混淆。

第一步：外观肉眼初筛（10秒排除80%坏电芯）

不用任何工具，肉眼就能直接淘汰问题电芯，这是最基础也最重要的第一步，外观异常的电芯直接报废，无需后续检测。

❌ 不合格坏电芯特征（出现任意一项直接弃用）

• 鼓包变形：铝壳、聚合物电芯外壳凸起、凹凸不平，边角变形。说明内部电解液分解、产气，继续使用有起火爆炸风险

• 漏液、有结晶：极柱、外壳出现白色粉末、粘稠液体，属于电解液泄漏，绝缘失效，极易短路

• 外皮破损、露铝：绝缘皮开裂、脱落，电芯金属外壳裸露，存在短路、漏电隐患

• 极柱发黑、烧蚀、生锈：正负极触点氧化、烧黑、有划痕锈蚀，会导致接触不良、发热、压降严重

• 拆装痕迹严重：电芯有明显挤压、打磨、磕碰痕迹，内部极片大概率受损，性能不稳定

✅ 合格电芯外观标准

外壳平整无鼓包、绝缘外皮完整干净、极柱光亮无氧化、无漏液无磕碰，做工规整。

第二步：静置开路电压检测（判定电芯基础健康度）

外观没问题后，先用万用表测开路电压，这是判断电芯是否亏电、老化的核心基础指标。重点：必须静置检测，数据才准确。

检测前提（关键！很多人测错）

电芯停止充电、放电、闲置静置2小时以上，让电压稳定，避免假性电压干扰结果。

操作方法

1. 万用表调至DC直流电压档（V带横线标识，非交流波浪线）

2. 红笔接电芯正极，黑笔接负极，稳定后读取数值

3.7V三元电芯电压判定标准（精准通用）

• 4.15V–4.20V：满电状态，电芯基础状态优秀

• 3.80V–4.10V：正常电压，电芯无亏电，状态良好

• 3.00V–3.70V：低压亏电，可小电流补电后复测，不建议直接装机使用

• ＜3.0V：严重亏电、深度老化，大概率内阻超标、容量暴跌，直接报废

• ＞4.22V：过压异常，存在过充损伤，安全风险极高，禁止使用

避坑提醒：电压正常不代表电芯一定好用！很多老化电芯空载电压正常，带负载后会快速掉压，必须做下一步负载测试。

第三步：带载压降测试（快速区分新旧/真假电芯）

这是普通人最实用、最能甄别劣质电芯的方法，直接戳穿虚标、老化、高内阻电芯的假象。电芯的核心差距，不在于空载电压，而在于带载能力。

简易实操方法（无需专业负载仪）

找一个普通大功率负载（5V/2A负载电阻、小功率灯珠均可），接在电芯正负极，持续负载工作10秒，观察电压变化。

结果判定标准

• 优质新电芯：带载10秒，电压下降＜0.05V，电压稳定不跳动

• 普通可用电芯：带载压降0.05V–0.10V，轻微波动，可正常日常使用

• 老化/劣质电芯：压降＞0.15V，电压快速暴跌、数值跳动严重，表现为有电但带不动负载、设备很快断电

原理通俗解释：压降越大，电芯内阻越高。内阻超标的电芯，工作时会严重发热、耗电快、续航缩水，长期使用极易引发安全事故。

第四步：自放电测试（排查暗病电芯）

部分电芯外观、电压、带载都正常，但存在隐性故障，静置几天就没电，也就是自放电超标，这类电芯装机后会出现闲置掉电快、莫名亏电的问题。

简易检测方法

1. 将电芯充满至4.20V，记录初始电压

2. 常温静置48小时，无任何充放电操作

3. 再次测量静置后的电压，对比差值

判定标准

• 合格电芯：48小时压降≤0.03V，几乎不掉电

• 轻微老化：压降0.03V–0.08V，可低速使用，不适合大功率设备

• 报废电芯：压降＞0.10V，自放电严重，内部存在微短路，坚决弃用

终极总结：电芯好坏快速判定口诀

给大家整理了极简速记版，日常检测直接对照即可：

一看外观：鼓包漏液破皮，直接报废不用测

二看静电压：低于3V、超4.22V，一律不能用

三测带载压：掉压超0.15V，内阻偏大是坏芯

四查自放电：两天掉电明显，暗病藏隐患

补充：新手常见误区（90%的人都踩过坑）

1. 只看空载电压判定电芯好坏：大错特错！空载电压只能看电量，看不出内阻、老化程度和带载能力

2. 低压电芯直接充电装机：长期低于3V亏电的电芯，即便充上电，容量和稳定性也已受损，不建议主力使用

3. 忽略自放电检测：自放电超标的电芯，是隐形安全隐患，极易在闲置时发热、鼓包
